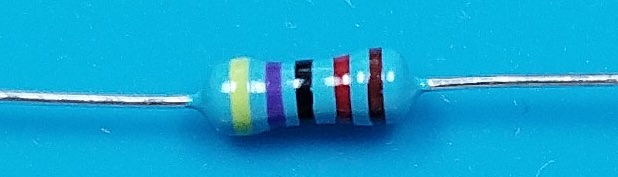

Na začiatok osadíme a prispájkujeme všetky štyri odpory. Všetky majú hodnotu 47k. Pri odpore je jedno, ako ho otočíme. Označené sú symbolom obdĺžnika. Vývody ohneme do pravého uhla a vložíme do otvorov. Dočasne upevníme papierovou lepiacou páskou, otočíme plošný spoj a zaspájkujeme. Zvyšok vývodov odstrihneme klieštikmi 1mm nad plošným spojom. Odstránime lepiacu pásku. |
  |

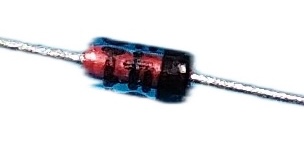

Diódy D1 a D2 majú označenú katódu. Na plošnom spoji je to biely pásik. Na púzdre diódy je to čierny koniec. Dávajte pozor, aby ste ju nezapojili naopak. Na dočasné upevnenie tiež použijeme lepiacu pásku. |
|
|

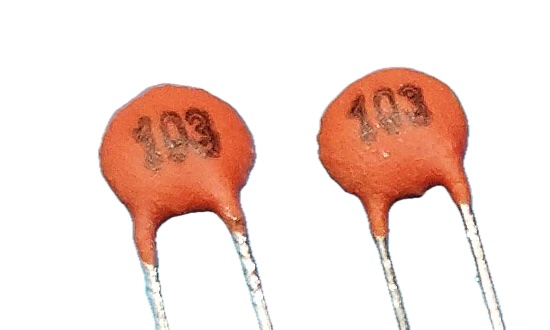

Kondenzátory C2, C3 a C4 sú keramické. Hodnotu majú 103 to je 10 nanofaradov. Na polarite pri nich nezáleží. |
  |

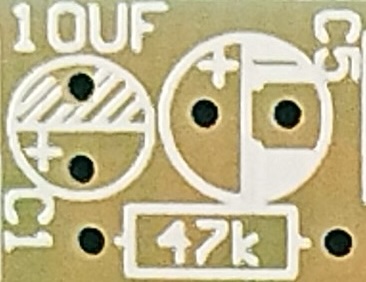

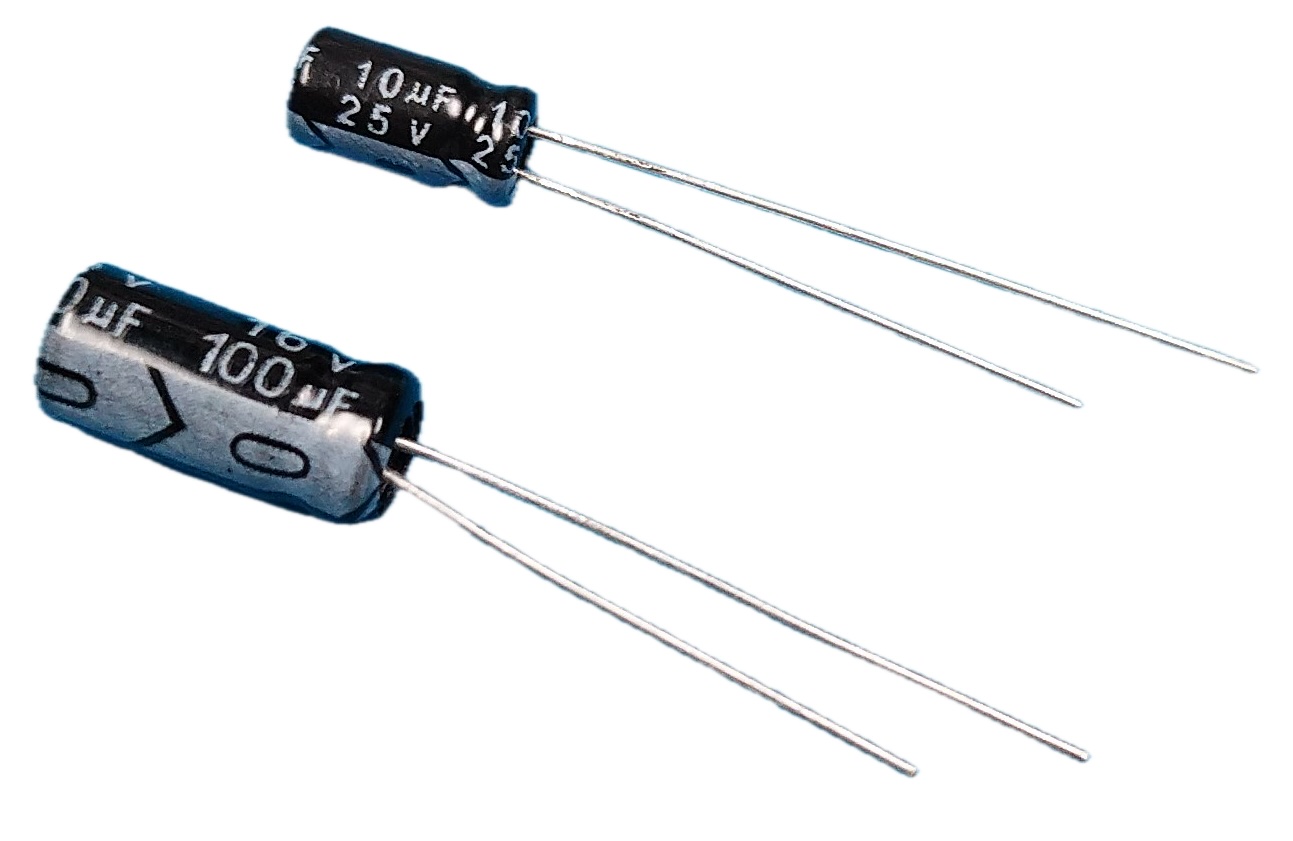

Kondenzátory C1 a C5 sú elektrolytické. Tam záleží na polarite. Dlhší vývod je plus. Na plošnom spoji je vyznačený znamienkom plus. |
 |

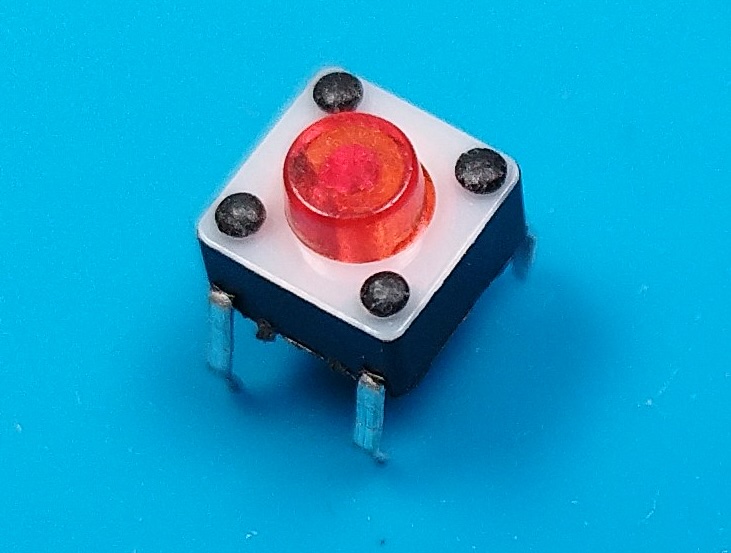

Mikrospínač osadíme na miesto označené S1. |
 |

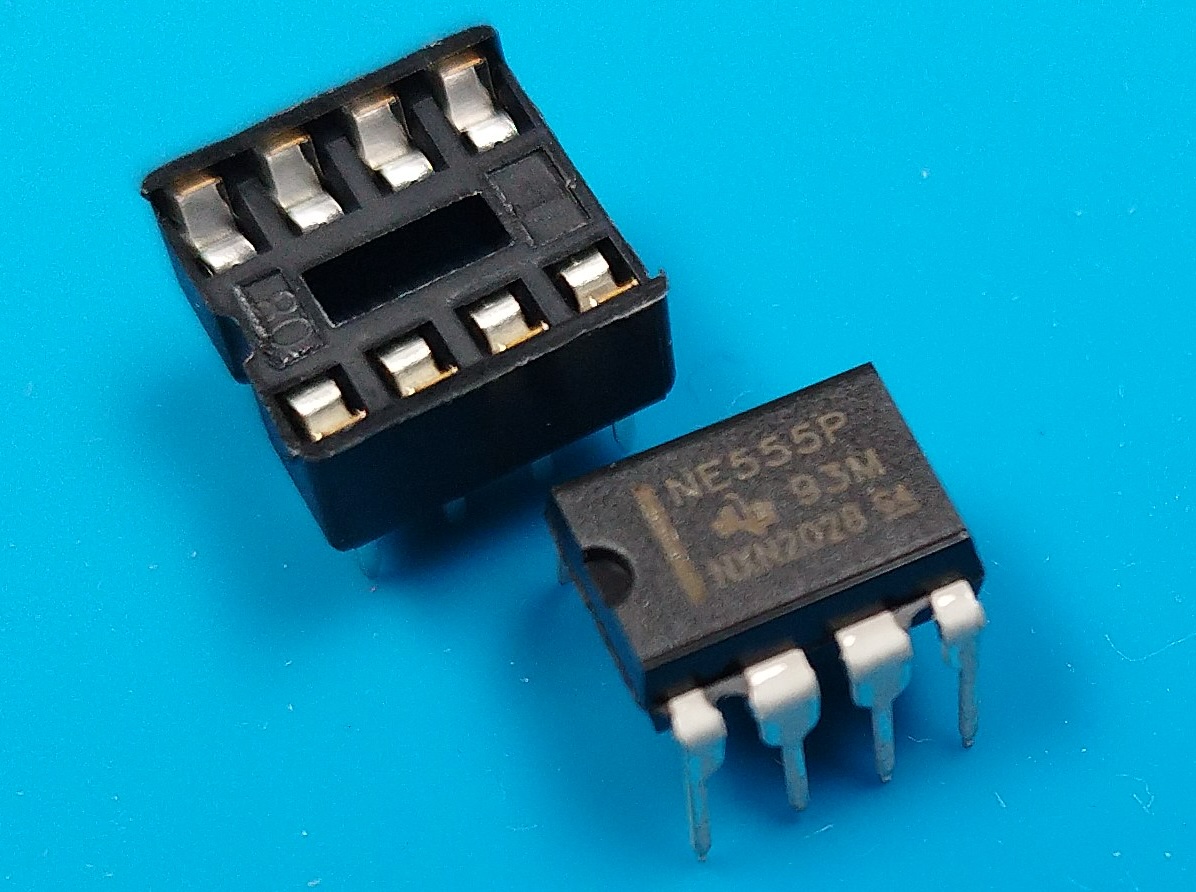

Integrovaný obvod NE555 sa osádza pomocou pätice. Najprv prispájkujeme päticu do plošného spoja a potom do nej vložíme integrovaný obvod. |
 |

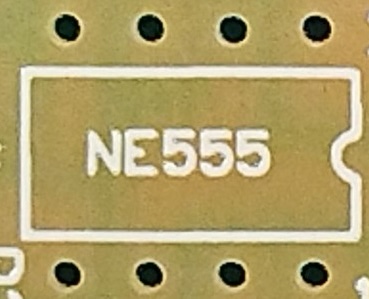

Dávajte pozor na orientáciu obvodu. Na jednom konci obvodu je zárez. Podobný zárez je aj na pätici a rovnako je vyznačený aj na plošnom spoji. Všetky tri značky musia byť rovnakým smerom. |
  |

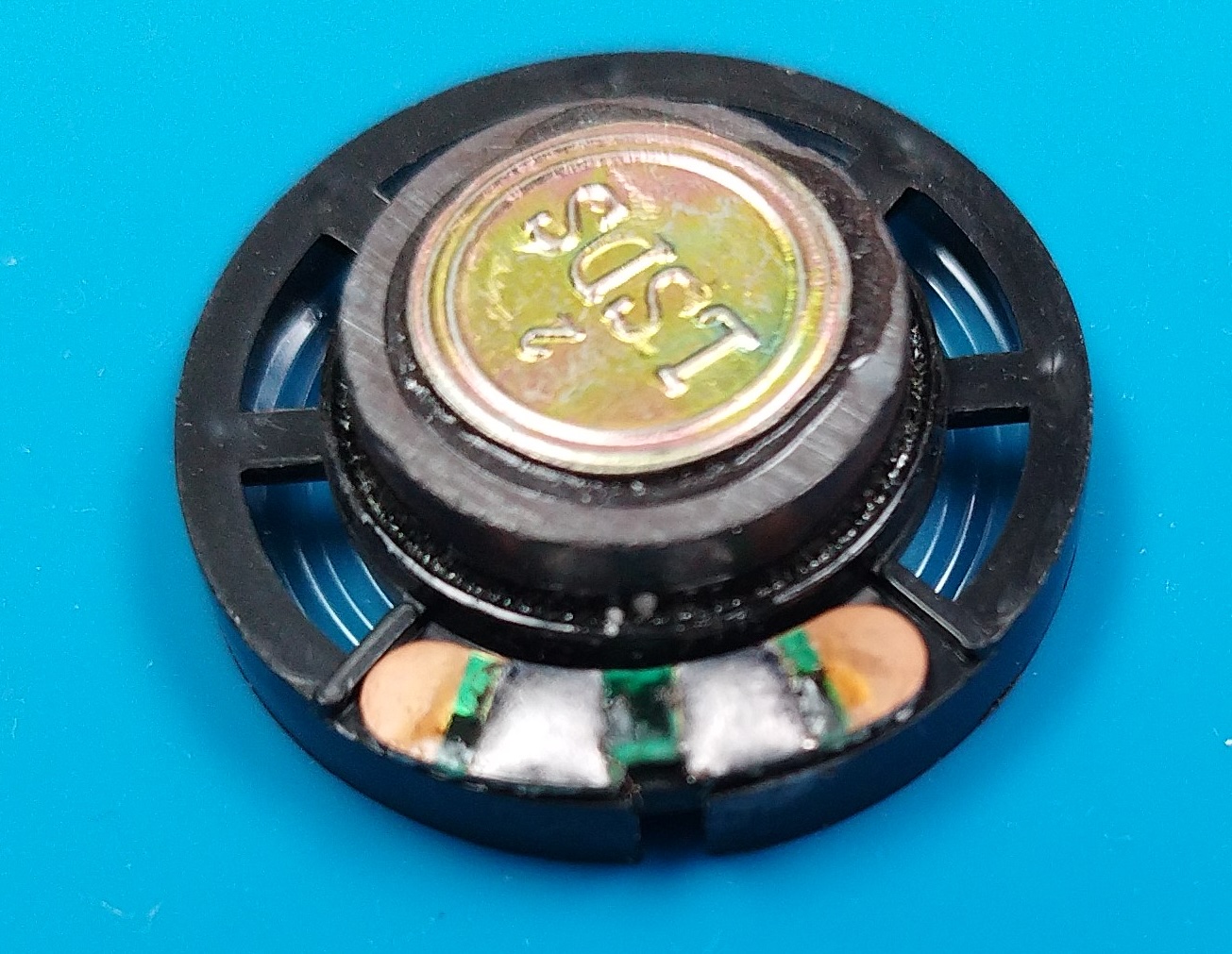

Reproduktor pripojíme vodičmi na miesto SP. Ak nájdete na reproduktore označenie vývodov plus a mínus, pripojte podľa toho na plošný spoj. Ale pri tejto stavebničke sa s tým nemusíte trápiť. |
 |
Na záver pripojíme napájanie na miesto označené J1. Tu už je polarita skutočne dôležitá. Červený vodič je plus a čierny je mínus. |
