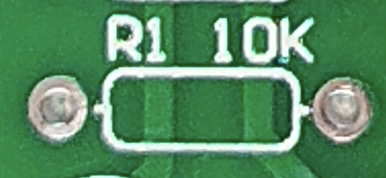

Do plošného spoja z vrchnej strany osadíme odpory R1-R6. Označené sú symbolom obdĺžnika. Vývody ohneme do pravého uhla a vložíme do otvorov. Dočasne upevníme papierovou lepiacou páskou, otočíme plošný spoj a zaspájkujeme. Zvyšok vývodov odstrihneme klieštikmi 1mm nad plošným spojom. Odstránime lepiacu pásku. | |

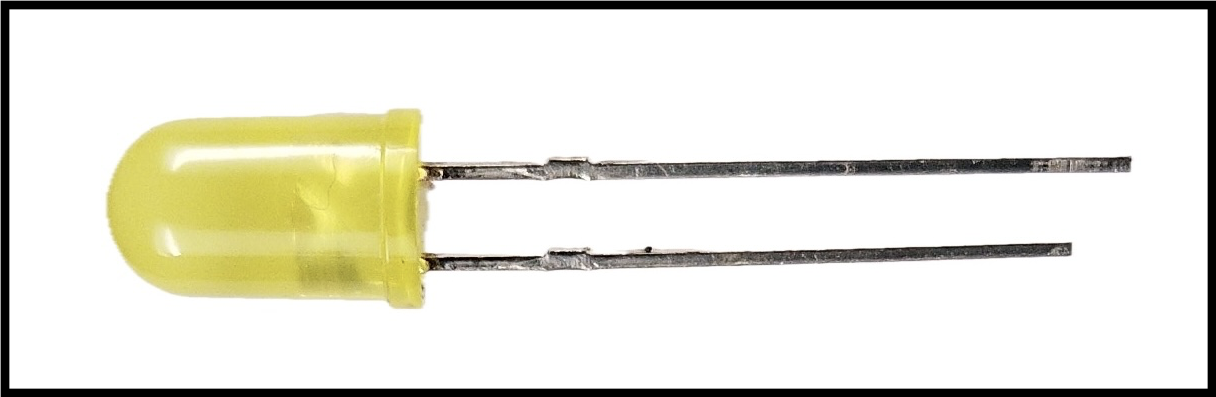

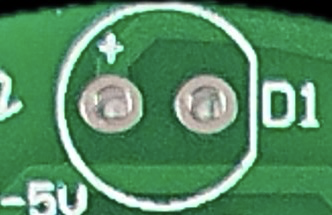

Osadíme LED D1-12. Dlhšia nožička na LED je plus, na plošnom spoji je vývod označený znamienkom plus. Diódy môžeme výnimočne pritlačiť až na plošný spoj. Ideálne by však bolo, ich odsadiť od spoja približne 2-3mm. Môžeme tiež ohnúť vývody pravého uhla aby diódy prečnievali cez okraj plošného spoja. Prispájkujeme všetkým diódam najprv jeden vývod. Potom ich môžeme pekne vyrovnať a prispájkovať druhý. Nakoniec ostriháme prebytočné vývody 1mm nad plošným spojom. |
|

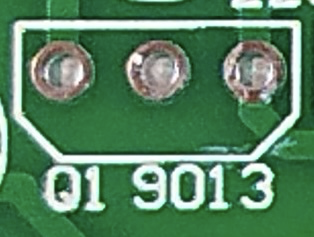

Orientáciu tranzistorov Q1-Q3 určíme podľa tvaru puzdra. Z jednej strany jeploché a z druhej okrúhle. Na plošnom spoji je tento tvar tiež vyznačený. Pri vkladaní do plošného spoja je potrebné vývody mierne roztiahnuť. Tranzistor necháme odstávať od plošného spoja aspoň 3mm. |
|

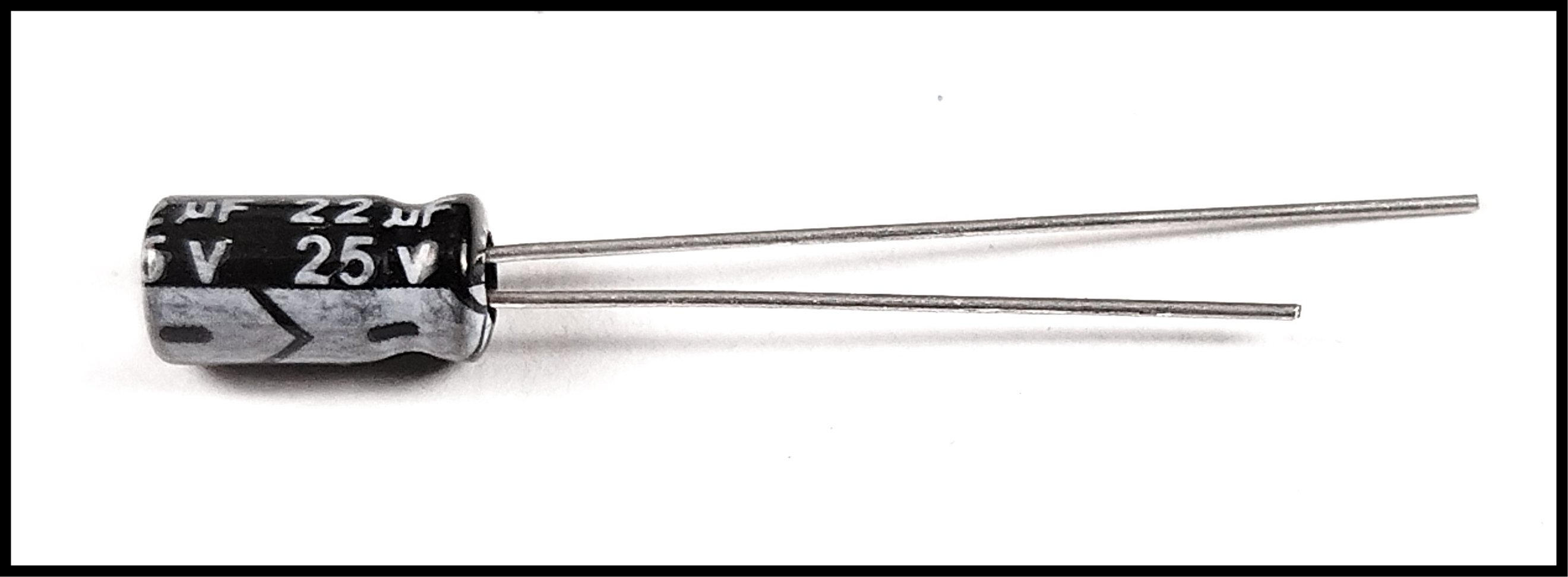

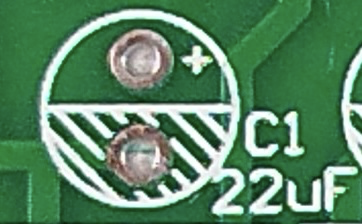

Kondenzátory C1-C3 sú elektrolytické - záleží pri nich na orientácii vývodov. Dlhšívývod je plus. Na plošnom spoji je označený znamienkom plus. |
|

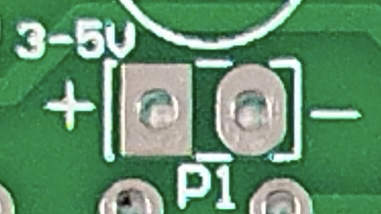

Stavebnička je napájaná z troch mikrotužkových batérií AAA. Vývody držiaka na batérie prispájkujeme na miesto označené P1. Červený vodič je plus. Čierny je mínus. |
