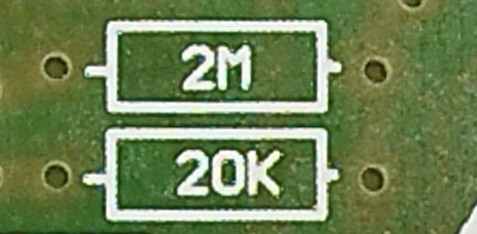

Do plošného spoja z vrchnej strany osadíme odpory R1-R4 s hodnotami 470, 20K, 20K a 2M. Označené sú symbolom obdĺžnika. Vývody ohneme do pravého uhla a vložíme do otvorov. Dočasne upevníme papierovou lepiacou páskou, otočíme plošný spoj a zaspájkujeme. Zvyšok vývodov odstrihneme klieštikmi 1mm nad plošným spojom. Odstránime lepiacu pásku. |
  |

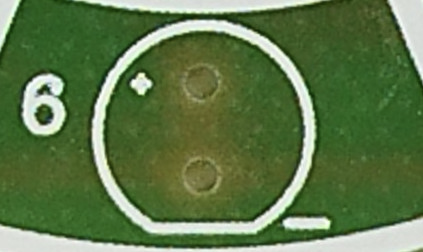

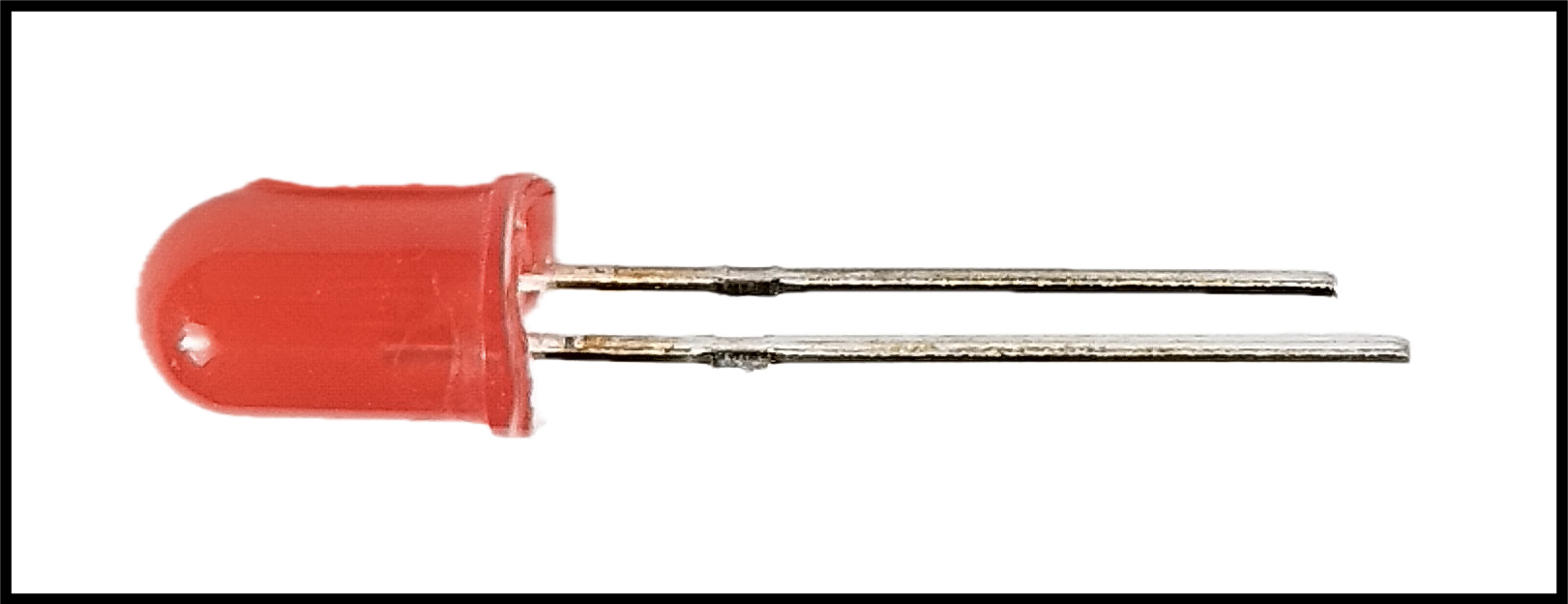

Osadíme všetky LED. Dlhšia nožička na LED je plus, na značke na plošnom spoji je to strana s trojuholníčkom. Diódy môžeme výnimočne pritlačiť až na plošný spoj. Ideálne by však bolo, ich odsadiť od spoja približne 2-3mm. Prispájkujeme všetkým diódam najprv jeden vývod. Potom ich môžeme pekne vyrovnať a prispájkovať druhý. Nakoniec ostriháme prebytočné vývody 1mm nad plošným spojom. |
 |
Pri osádzaní integrovaného obvodu CD4017 si dávame pozor na orientáciu. Jedna strana puzdra je označená zárezom. Rovnaký zárez je vyznačený aj na plošnom spoji. Vložíme integrovaný obvod do otvorov a na spodnej strane mierne ohneme dve protiľahlé nožičky aby nám pri spájkovaní nevypadol. Pri spájkovaní spoje dlho nezohrievame aby sa celý obvod neprehrial. |
 |

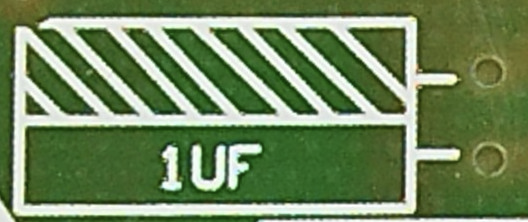

Kondenzátory 1µF a 100µF sú elektrolytické - záleží pri nich na orientácii vývodov. Kratší vývod je mínus. Na plošnom spoji je označený bielym pásom. Vývody ohneme do pravého uhla asi 2mm od púzdra a kondenzátor prispájkujem naležato. |
  |

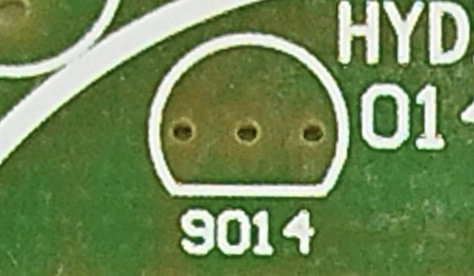

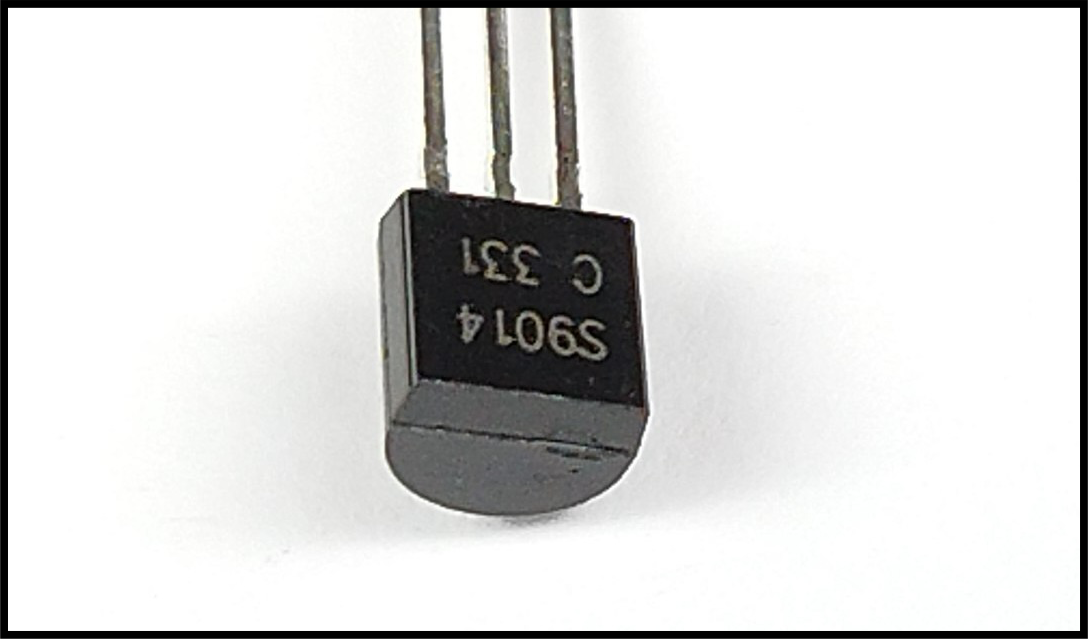

Orientáciu tranzistora 9014 určíme podľa tvaru puzdra. Z jednej strany je ploché a z druhej okrúhle. Na plošnom spoji je tento tvar tiež vyznačený. Pri vkladaní do plošného spoja je potrebné vývody mierne roztiahnuť. Tranzistor necháme odstávať od plošného spoja aspoň 3mm. |
  |

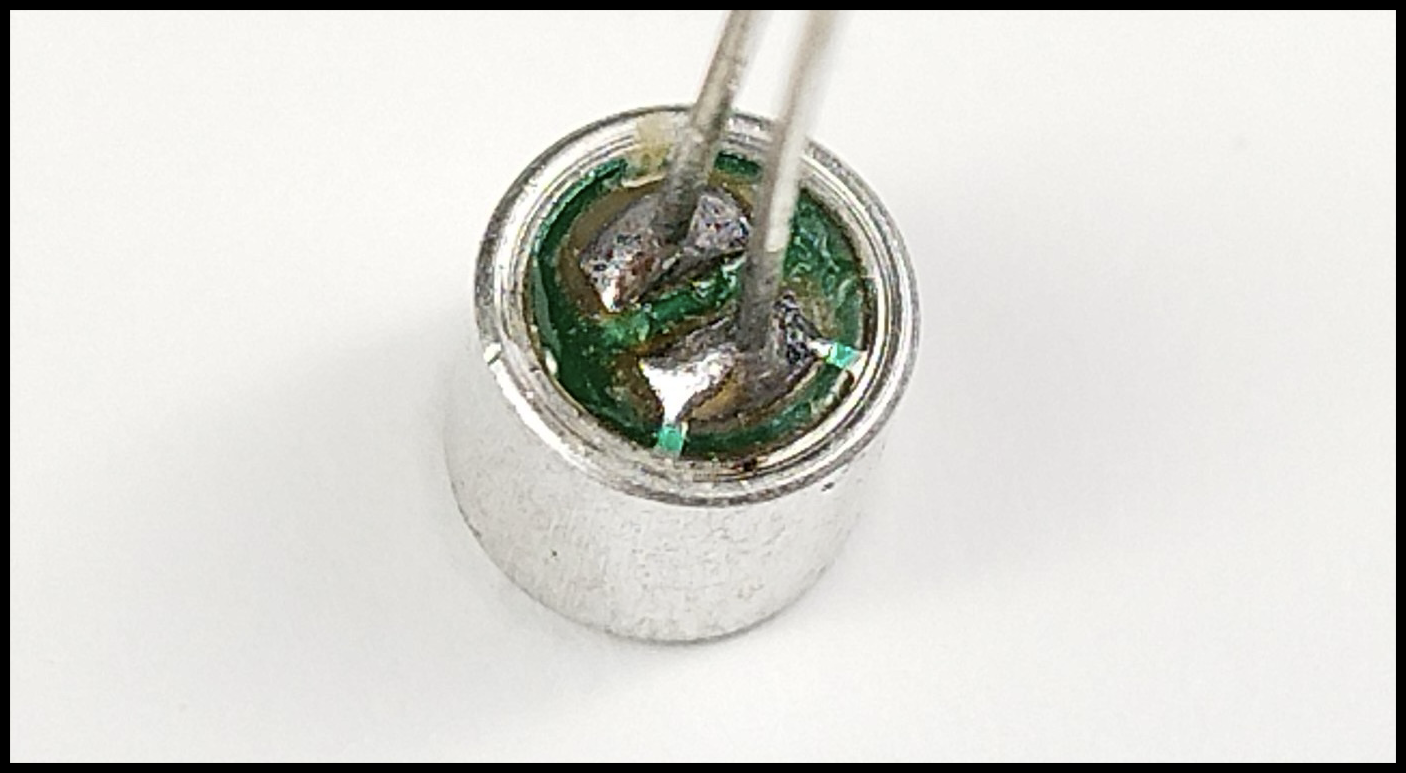

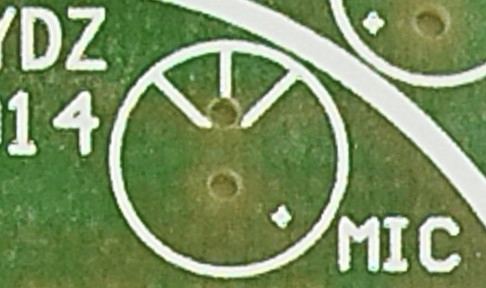

Mikrofón má na plošnom spoji mínusový pól označený šikmými čiarami. Na spodnej strane mikrofónu vidíte, že jeden vývod je prepojený s púzdrom dvomi plieškami. Toto je mínusový vývod. |
 |

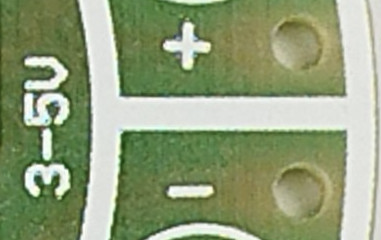

Napájanie sa pripája na okraji plošné spoja do otvorov označených plus a mínus. Červený vodič je plus. Čierny je mínus. |
